产品概述
Y型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.
可设计成"Y"型阀的有截止阀和止回阀.
Y型阀制造标准
Y型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25.
承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
4 |
铭牌 |
SS |
|||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

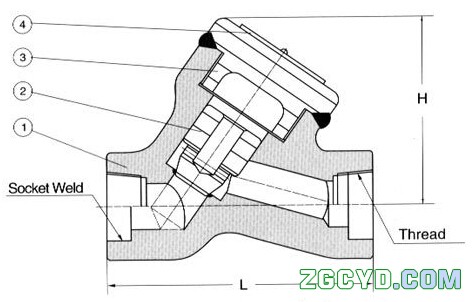

主要连接尺寸(MM)和重量(KG) 800Lb
|
规格 |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
通径 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
L |
98 |
98 |
110 |
120 |
140 |
140 |
170 |
200 |
|
|
H(开) |
85 |
85 |
95 |
105 |
114 |
114 |
132 |
145 |
|
|
重量 |
3.1 |
3.0 |
3.7 |
6.5 |
8.5 |
8.0 |
10.9 |
12.5 |
|
