锻钢不锈钢止回阀
产品概述
锻钢法兰阀门有三种阀盖设计形式. 第一种是螺栓式阀盖, 按这种设计的阀门, 其阀体与阀盖用螺栓螺母连接, 缠绕式垫片(316夹柔性石墨制造). 客户有特殊要求时也可采用金属环连接. 第二种设计形式是焊接式阀盖, 按这种设计形式的阀门, 其阀体与阀盖用螺纹连接, 全焊密封. 客户有特殊要求时也可采用合焊透连接. 第三种是压力自紧式阀盖, 按这种设计形式设计的阀门, 其阀体与阀盖用螺纹连接, 内压自密封环密封.法兰端阀适应于闸阀, 截止阀, 升降式止回阀和旋启式止回阀及球阀.

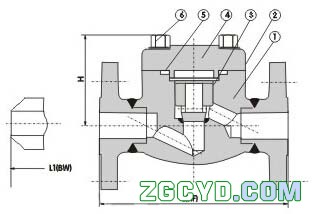

材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
铭牌 |
SS |
|||
|
3 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
304夹柔性石墨 |
304 + PTFE |
||
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8(M) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
主要连接尺寸(MM)和重量(KG) 150Lb~600Lb
|
NPS |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L(RF)L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150,300 |
61 |
61 |
79 |
95 |
103 |
118 |
|
|
600 |
61 |
79 |
95 |
103 |
118 |
135 |
||
|
重量 |
150 |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
1.90 |
2.10 |
5.12 |
5.50 |
7.89 |
||
|
300 |
RF |
2.73 |
3.65 |
4.74 |
8.77 |
9.60 |
13.70 |
|
|
BW |
1.90 |
2.10 |
3.00 |
5.12 |
6.60 |
7.85 |
||
|
600 |
RF |
3.00 |
4.00 |
5.83 |
9.47 |
10.10 |
15.6 |
|
|
BW |
2.00 |
3.12 |
4.25 |
7.25 |
8.56 |
13.60 |
||
主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
1-1/2" |
2" |
|
|
L(RTJ) |
216 |
229 |
254 |
279 |
305 |
371 |
|
|
L1(BW) |
216 |
229 |
254 |
279 |
305 |
368 |
|
|
H |
79 |
79 |
95 |
104 |
120 |
139 |
|
|
重量 |
RTJ |
8.5 |
10.5 |
15.7 |
20.8 |
27.2 |
33.0 |
|
BW |
6.4 |
8.0 |
13.2 |
17.8 |
24.2 |
29.7 |
|
